1、概述
WHKJ-Ⅱ機車出入庫檢測儀（以下簡稱庫檢臺）設置于機車車庫的適當?shù)攸c(diǎn)，通過無線方式對無線列調機車電臺的主要參數、性能指標進行自動檢測，并可以通過無線方式對機車上的無線列調車次號設備及調度命令設備工作是否正常進行測試。
所有的機車電臺都進行了編號。通過地面遙控或者上車手動方式使機車電臺進入自檢方式，機車電臺進入自檢方式后將該電臺的發射接收、亞音頻編解碼器、電源電壓等是否工作正常的檢測結果，通過無線方式傳送給庫檢臺。
庫檢臺接收機車發來的“車次號信息”，據此判斷機車上車次號設備是否工作正常；庫檢臺發送“出入庫檢測”調度命令，等待機車上調度命令設備收到調度命令后發回“自動應答”及“手動簽收”數據幀，據此可判斷機車上的調度命令設備是否工作正常。
庫檢臺將檢測結果自動存貯并可以查閱、打印檢測結果，為維護人員了解分析機車電臺及車次號設備、調度命令設備使用狀況提供科學依據。
3、主要功能
● 具有地面遙測和上車檢測兩種檢測方式；
● 在檢測機車電臺的過程中，如果機車電臺自檢有故障時，機車自動發出故障告警提示；
● 在檢測調度命令設備時，機車綜合裝置收到出入庫檢測命令時有聲光提示的功能；
● 存貯、顯示、打印檢測結果；
● 存儲容量：假設每臺機車電臺每天檢測兩次，最大約可存儲1000臺機車電臺30天的檢測信息；
● 呼叫機車并進行通話
● 計算機軟件界面友好，操作方便。
4、頻率和信令方式
4.1 頻率配置
庫檢臺使用工作頻率為標準八頻組的頻率，可通過軟件選擇。
4.2 信令方式
庫檢臺呼叫機車：114.8Hz
庫檢臺發送檢測命令：88.5Hz
4.3 無線數據傳輸特性
調制方式：FFSK
傳輸速率：1200BPS
特征頻率：“1”為 1200Hz，“0”為 1800Hz
同步方式：采用同步數據傳輸方式
4.4庫檢臺主機與電腦接口
接口方式：RS232雙工 傳輸速率：9600BPS

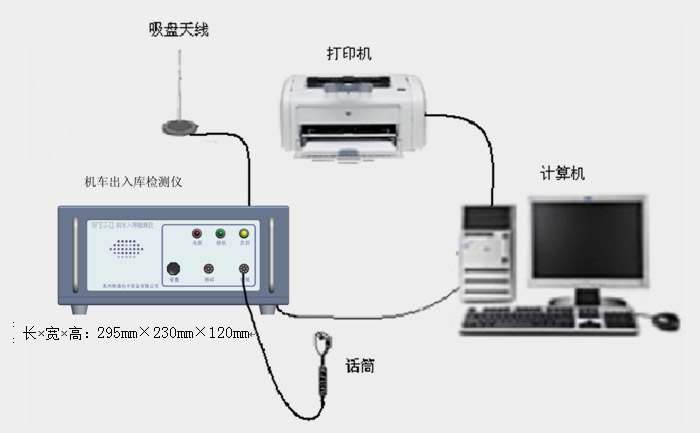

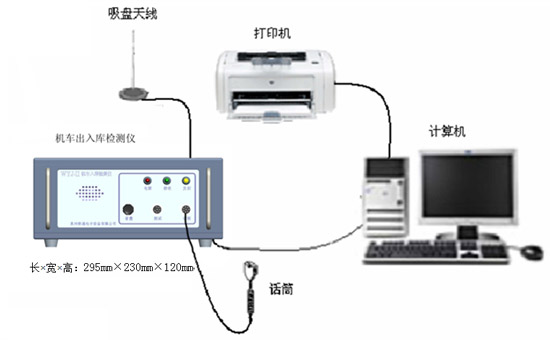

5、機車出入庫檢測設備組成示意圖
長×寬×高：295mm×230mm×120mm
