一、系統構成：

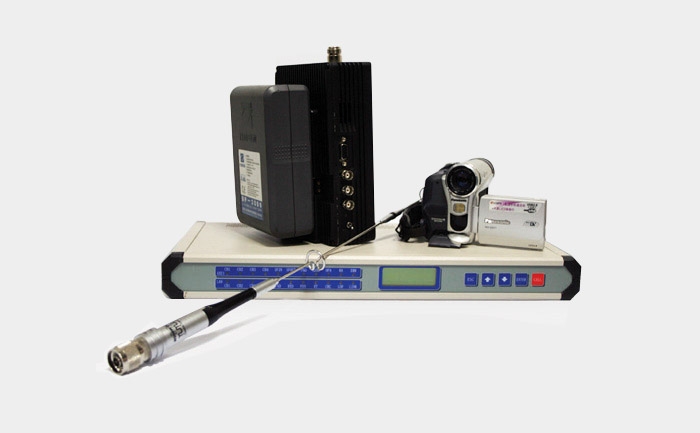

無線多媒體傳輸系統主要由發射，接收和中繼三個功能單元組成。
1、發射端單元：
發射單元由攝像機、VN-COMT發射機、天饋線組成。
2、接收端單元：
接收單元由、VN-COMT接收機、天饋線及終端（顯示器、電腦等）
3、中繼單元（不作為本項目研發范圍）：
中繼單元在需要遠程傳輸時選用配制，可接入公共中繼網絡（如衛星、微波、光纖、IP等網絡），也可以自行配置VN-COMT變頻中繼傳輸。
二、設備工作原理：
1、發射端：
攝像機采集復合視頻兩路音頻模擬信號—A/D轉換—MPEGIV壓縮編碼—COFDM調制—射頻功率放大—天線發射。
2、接收端：
天線射頻信號接收—低噪聲放大—COFDM解調—MPEGIV解碼—D/A轉換—模擬放大—模擬信號輸出到終端（顯示器、電腦）處理。
3、中頻基帶信號處理單元：
在發射端，復接器通過相應的接口電路輸入的視頻信號、語音信號（經過ADPCM編碼）和數據信號進行異步復接，合成一路信號后進行糾錯編碼，再與擴頻碼發生器產生的擴頻碼相加，形成發基帶信號。同時T/R控制信號送往收發信機的T/R開關，完成TDD操作。
在接收端，先將接收基帶信號進行解擴操作，再進行差錯控制操作，最后送往分接器，分離出視頻信號、語音信號（ADPCM解碼）、數據信號，通過各自的接口電路送往相應的下級終端設備。上述過程完全采用軟件技術進行處理。
